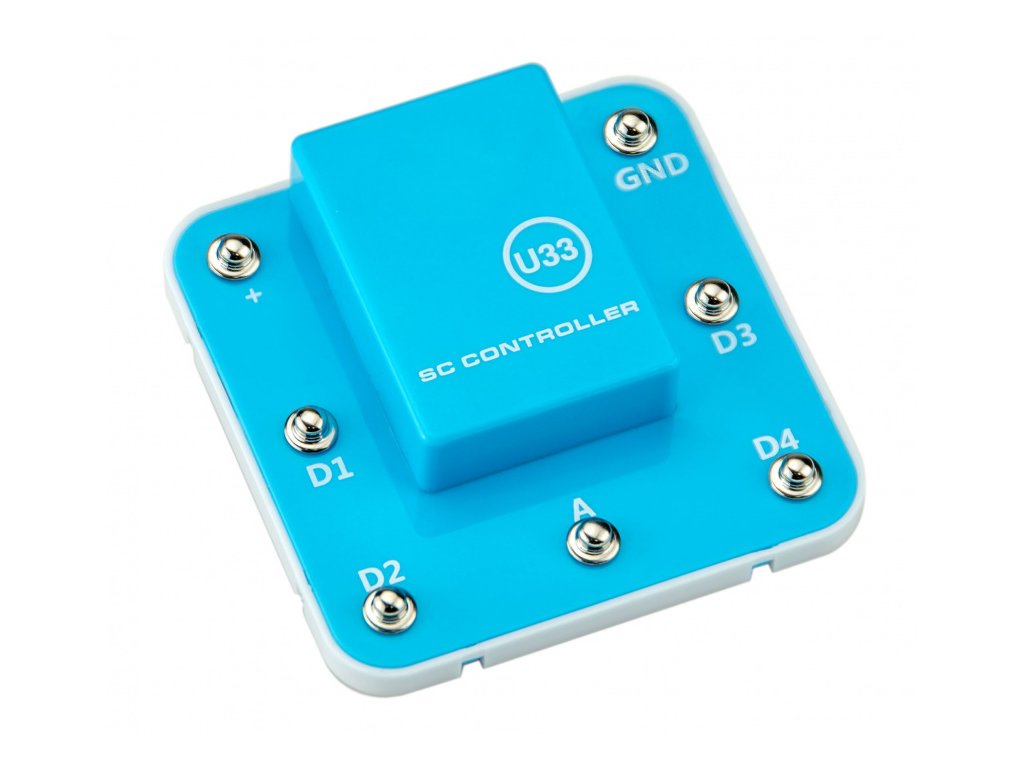

U33 (6SCU33) Ovladač

Detailní popis produktu

U33 - díl (ovládací panel) na propojení stavebnice s aplikací Boffin
V aplikaci přejděte do hlavního menu (OVLÁDÁNÍ - PROGRAMOVÁNÍ - MANUÁLY). Kliknete na OVLÁDÁNÍ a objeví se ovládací panel (OP).

Ovladač U33 má 5 výstupů (D1, D2, D3, D4 a A) a ty jsou ovládány pomocí aplikace Boffin. Výstupy D1-D2 a D3-D4 jsou spárovány, aby mohly každý ovládat motor v obou směrech a lze jimi nastavit jednu ze dvou úrovní výstupních napětí, nazývaných H (vyšší - 5V) a L (nižší - 3V). Výstup A má malý výkon a nezvládne ovládat většinu motorů.

Ovladač U33 můžete ovládat přes Boffin aplikaci na svém bluetooth zařízení dvěma způsoby:

1. Ovládací panel (dálkové ovládání v reálném čase)
2. Boffin aplikace PROGRAMOVÁNÍ (jednoduché grafické ovládání)

OVLADAČE U33:

• (+) - výstup výkonu z baterií
• GND - návrat výkonu k bateriím
• D1 - výstup připojení motoru, spojený s D2, vyšší a nižší úroveň
• D2 - výstup připojení motoru, spojený s D1, vyšší a nižší úroveň
• A - výstup připojení pro nízkoproudové využití, 4V výstupní úroveň
• D3 - výstup připojení motoru, spojený s D4, vyšší a nižší úroveň
• D4 - výstup připojení motoru, spojený s D3, vyšší a nižší úroveň

V záložce soubory v manuálu pro stavebnice Boffin IV Coding
